钢铁表面酸洗常用浓度约20%~25%的硫酸溶液，酸洗温度约60~80℃。硫酸与铁及氧化铁皮作用，产生含有约15%~18%的FeSO4和约10%~13%的H2SO4成分的硫酸废液。
在废液体系中，FeSO4的溶解度随酸的浓度增加而降低，同时随温度降低而降低，因此，通过增加浓硫酸和降低废液温度，可以析出FeSO4*7H2O晶体。而澄清后的硫酸废液可以回收再次作为酸洗液利用，不外排，无二次污染。产生的硫酸亚铁可以作为净水剂，具有市场利用价值。

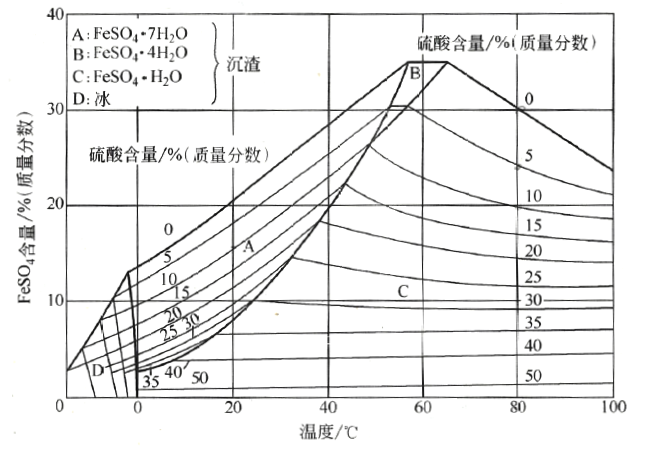

图1 硫酸亚铁溶解度曲线
图2 废硫酸冷冻盐析设备
图3 废硫酸冷冻盐析设备
